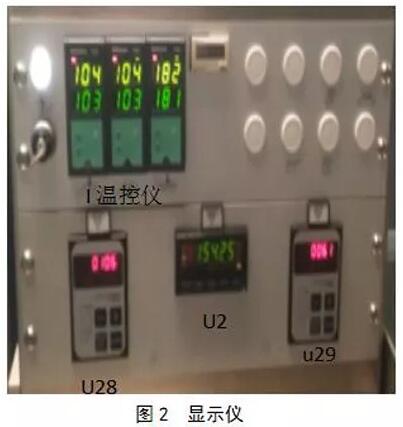

目前，市面上絕大多數鋁塑包裝機只會安裝一個軸編碼器，用來檢測鋁塑包裝機運行角度并完成相應功能。但是，MX型平板式鋁塑包裝機安裝有三種型號共四個編碼器E8、E23、E24、E25（其中E24、E25型號相同），分別與顯示面板下方的三個顯示儀（圖2）U2、U28、U29組合，實現各自不同的功能。（注：文中所涉及到的編碼器等代碼，除E23外，采用設備隨機說明書中的代碼。）
      編碼器E8通過同步帶與第一組夾具連接，與長度測量儀U2一起，對機器牽引行程進行測量和顯示。

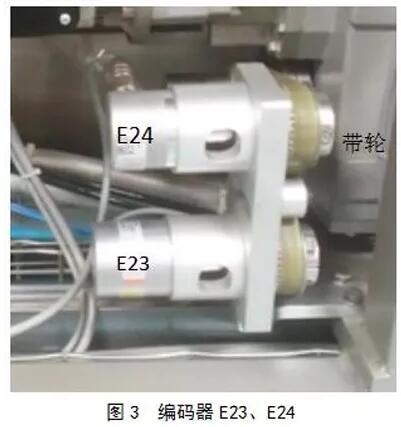

      編碼器E23、E24（圖3）與機械主傳動軸通過同一根同步帶連接。編碼器E24在設備運行時產生電子信號，完成成型單元、夾具運輸系統以及下料機構和密封單元的一些功能，與角度測量儀U28一起，測量并顯示機器主軸和成型凸輪的角度。

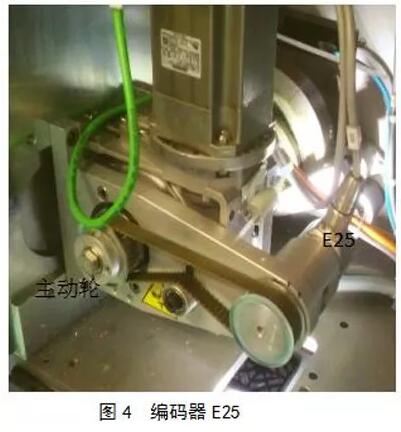

      編碼器E25（圖4）與裁切裝置機械傳動軸通過同步帶連接。設備運行時產生電子信號，完成裁切機構的一些功能，與角度測量儀U29一起，測量并顯示裁切裝置的角度。同時，在U29上，還可以設定連接到裁切裝置上三組泡罩板吸盤氣管上電磁閥的負壓和壓縮空氣通斷轉換的角度機時間參數，控制每個裁切周期泡罩板吸取、釋放的時間。

      編碼器E23在設備運行時產生電子信號，完成編碼器E24、E25和設備PLC之間的通信傳遞，確保設備正常運行。
