鋁塑包裝機泡罩包裝的結構見圖1，主要由塑料片材、熱封涂料、印刷油墨、紙板等組合而 成。PTP藥物包裝則是由塑料硬片，鋁箔蓋材，熱封層等組成。

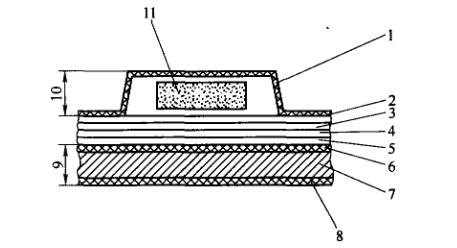

圖1 泡罩包裝橫截面構造

1、塑料片材
2、熱封涂層
3、印刷油墨層
4、5、白土涂層
6、化學表面處理層
7、內施膠
8、化學表面處理層
9、原紙
10、泡罩
11、產品

紙板與泡罩的組裝可用直接加熱封合方法(對塑料泡罩加熱)或間接加熱方法(對紙 板加熱)。加熱設備有電阻式、脈沖式、電子 式、高頻式等。
直接加熱封合法比間接封合法快，并能減 少紙板的燒焦和翹曲。作業順序是： 先將產品 放進泡罩凹腔內，在泡罩上蓋一張紙板，然后加 熱封邊。所有熱封合都是在恒壓下，在規定時間 內進行。被熔化的兩個表面層粘合后，一旦停止 加熱，幾乎立即固化。典型的封合方法見圖2。 泡罩包裝基本裝配形式很多，見圖3。

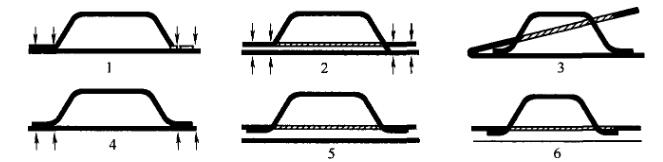

圖2 泡罩的典型封合方法

1、熱量通過塑料
2、熱量通過塑料和紙板
3、熱量通過紙板
4、泡罩固定于紙板之間
5、折合紙板，熱封，膠封或U-釘封合
6、泡罩由標貼與紙板相互固牢

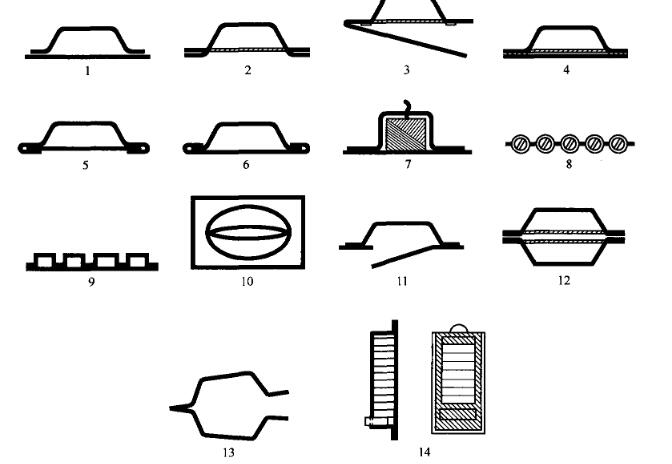

圖3 泡罩的基本組合方式

1、泡罩與單紙板粘合
2、泡罩與模切紙板封合
3、折合紙板
4、夾板式或雙 紙板
5、蓋子插入卷邊槽
6、溝蓋插合于盤上
7、自動銷售包裝
8、全塑條帶式 包裝
9、分格式泡罩包裝
10、壓擠開啟泡罩
11、鉸鏈開啟式紙板
12、模切紙 板雙泡罩
13、全塑鉸鏈式或雙泡罩
14、滑槽式自動銷售泡罩
